MFB190029

一、 概述

1. 用途和適用范圍

GFK40礦用風門開閉狀態傳感器是磁性驅動的位置開關傳感器，系礦用本質安全型產品。該產品可在煤礦井下有甲烷及煤塵爆炸危險的環境中，安裝在井下巷道的各級風門上，用來監測風門的開閉狀態，為通風管理提供風門狀態信息，且能發出語音信息，并把檢測到信號轉換成各種標準信號傳輸給礦井監測系統，終實現在地面對全礦井風門狀態進行集中、連續、自動的采集、處理、監測。

2. 特點

該傳感器系礦用本質安全型。采用新型優化設計，具有結構新穎、安裝使用方便、功耗低、適應性強、性能穩定可靠等特點。

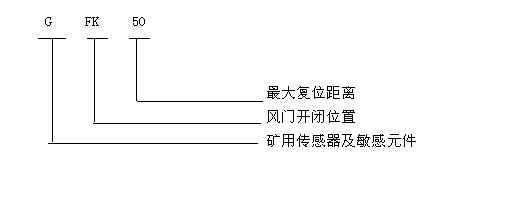

3. 型號組成及其代表意義

4. 防爆型式

   a)防爆型式:礦用本質安全型,

   b)防爆標志:Exib I

5. 防護等級:IP54

二、主要技術指標

1．工作電壓：（9～24）VDC

2．輸入功率不大于8W；在電源波動范圍內工作電流不大于350mA。

3． 檢測方式：磁場感應式。

4．復位距離:50mm。

5．動作距離:30mm。

6．動作距離及復位距離誤差：+10mm.

7．輸出信號制式：電流開關量輸出.

8. 風門開啟狀態:5mA;

9. 風門關閉狀態:1mA;

10. 信號斷線狀態:0mA。

11．輸出信號誤差:≤±5%

12. 傳感器的輸出的負載能力:不大于500Ω。

13. 響應時間:≤1s。

14．傳輸距離：2km（MHYVRP電纜，線截面不小于0.75mm2）

15. 當風門“開”狀態發出語音聲光報警。

16. 語音報警聲響等級不小于85dB（A）。

17. 光報警在黑暗中20米處清晰可見。
